Säätöohjeita (surullisen)kuuluisaan Zodiac M-5126:seen.

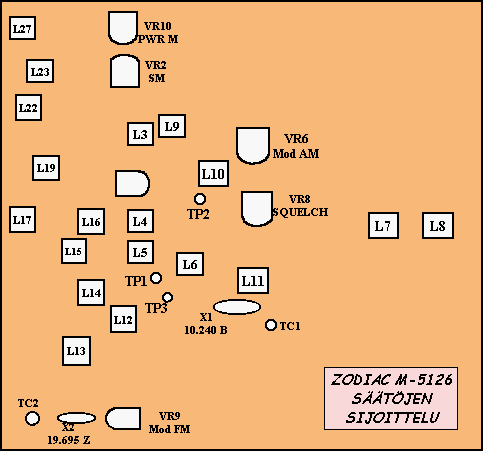

Mukana on myös säätöosien asettelukuva, Zodiaceihinhan ei valitettavasti ole juurikaan osia piirilevyille numeroitu (ilmeisesti asioitten tekemiseksi mahdollisimman vaikeiksi...?)

Vaihelukitun silmukan (PLL) säätö

Säädä koneelle menevä jännite 13.2 volttiin ja valitse kanava 11A.

Kytke taajuuslaskuri TP1:seen ja säädä taajuus TC1:sellä 16.40 MHz:iin.

Kytke jännitemittari (tai oskilloskooppi) TP3:seen ja säädä L12:sella jännitteeksi 2.8V.

Säädä signaalimittarin näyttämä nollaan VR3:sella.

Lähettimen säätö

Kytke radion antenniliitäntä tehomittariin, spektrianalysaattoriin ja taajuuslaskuriin. Kytke radio AM:lle ja lähetys päälle.

Säädä kelat L13, L14, L15, L16, L17, L19, L22, ja L23 maksimiteholle.

Säädä lähetystaajuus +/- 300 Hz:in tarkkuudella TC2:sella.

Säädä uudelleen keloilla L13, L14, L15, L16 ja L17 häiriölähetteet minimiin. Säädä kelalla L27 54 MHz:in kerrannainen minimiin.

Säädä VR10:llä lähetystehon mittari näyttämään 3.5 W.

Modulaation säätö

Kytke radioon modulaatiomittari ja äänitaajuusgeneraattori mikrofonipistokkeen napoihin 1 (signaali) ja 2 (maa).

Säädä generaattorin ulostuloksi 1000Hz, -40dBm. Säädä radion mikrofonivahvistus etupaneelista täysille.

Kytke lähetys päälle ja säädä VR6:lla modulaatio 95%:iin. Vaihda modulaatiovalitsin FM:lle ja säädä VR9:llä deviaatio 1.95 kHz:iin.

Vastaanottimen säätö

Kytke radio signaaligeneraattoriin ja laita kytkimet ANL/NB, LO/HI ja kohinasalpa pois päältä/asentoon OFF. Kytke radio AM:lle.

Säädä signaaligeneraattorin taajuudeksi 27.095 MHz, modulaatioksi 30% 1000Hz:llä. Säädä radion äänenvoimakkuus ja RF-GAIN täysille.

Lisää signaaligeneraattorin lähetystehoa kunnes 1.5 V RMS äänitaajuusteho saavutetaan.

Säädä keloilla L3, L4, L5, L6 ja L7 ääniteho maksimiin. Vähennä signaaligeneraattorin lähetystehoa sitä mukaa kun kuuntelu paranee. Säilytä 1.5V RMS äänitaajuusteho.

Vaihda modulaatiokytkin FM:lle ja säädä generaattorin modulaatio 1.5 kHz:n deviaatioksi.

Säädä keloilla L8 ja L11 paras herkkyys mitattuna 20dB:n SINADilla. Lisää signaaligeneraattorin signaalia 50 uV:iin ja säädä L6 uudestaan minimisärölle.

Kohinasalvan ja signaalimittarin säätö

Säädä signaaligeneraattori 50 uV:iin, moduloituna 1000 Hz:llä, 30% AM:llä. Kytke radio AM:lle.

Käännä VR2 kokonaan myötäpäivään, säädä sitten VR3:sella signaalinäyttämäksi S9+10dB ja säädä uudestaan VR2:lla näyttämä S9:ään.

Käännä kohinasalpa kokonaan myötäpäivään ja säädä VR8:lla kohinasalpa juuri ja juuri aukeamaan.

ANL/NB:n säätö

Kytke signaaligeneraattori 31 MHz:in moduloimattomalla 1 mV signaalilla radioon, ja laita ANL/NB päälle.

Kytke oskilloskooppi 220 ohmin vastuksen kautta TP2:seen ja säädä L9 ja L10 maksimiamplitudiin.
